日本メタル製造株式会社

スーパーハードロックパネル ハードロックパネル ロックパネル

加工/オプション部材

パネル端部の処理

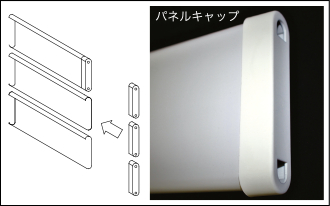

パネルキャップ内側に接着剤を貼付し、パネル本体にはめ込みます。

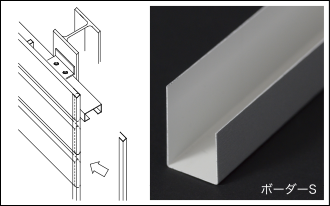

パネルの端部にボーダーをはめ込み、上からビス止めします。ビスはパネル3枚につき1箇所を目安に取付けます。

パネルのジョイント

ロックパネルのジョイントは、パネル同士を重ね合わせジョイントします。重ね合わせの寸法は150mmを基準とします。
ハードロックパネル(折り返し付き)のジョイントは、パネル端部片側折り返し部分を200mm切欠してあります。
ストリンガーに折り返し付きパネルを先に嵌合させ、上から切欠部を取付けます。

パネルの補強

補強パネルはパネルの裏側からストリンガーの両端にはめ込みます。

ストリンガーのジョイント

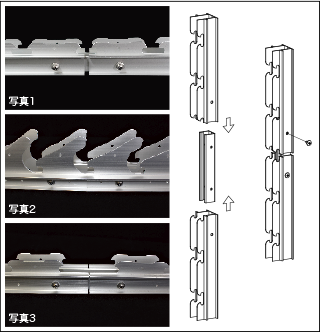

ストリンガーのジョイントは、専用ジョイントを使用します。ストリンガーの内側に専用ジョイントを挿入し側面の穴を合わせて、外側からそれぞれビス4本で固定します。(写真1)
FB100・KFB100以外のストリンガーには各山側面に2箇所ずつジョイント用の穴が開いています。パネルピッチが100mm未満のストリンガー(FB90・KFB90・NBタイプ)は、ストリンガー連結部を中心に、外側の穴同士と専用ジョイントの穴を合わせることで、正しくモジュールが決まります。(写真2)
また、パネルピッチが100mmより大きいストリンガー(FB111〜・KFB111〜)については、ストリンガー連結部を中心に、内側の穴同士と専用ジョイントの穴を合わせることで、正しくモジュールが決まります。(写真3)
